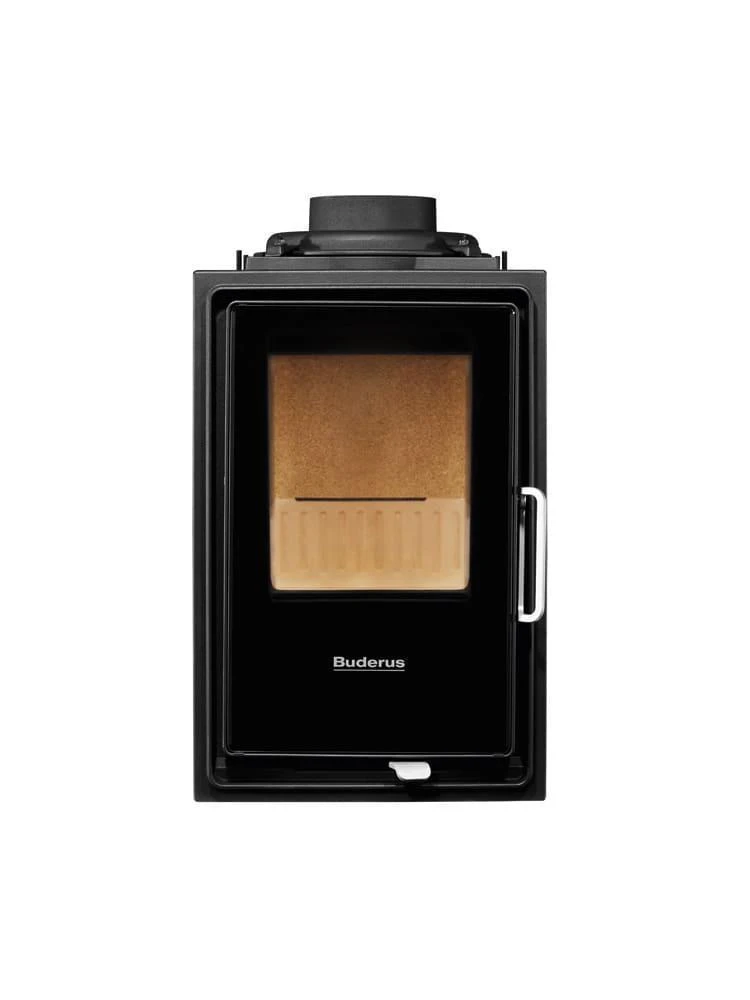

Kachelofeneinsatz Buderus Logaflame HLG316

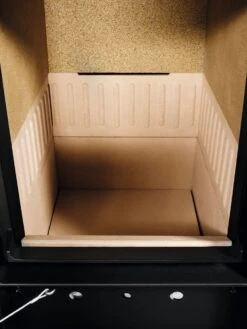

Die Serie Logaflame des traditionsreichen deutschen Unternehmens Buderus bietet ein enormes Spektrum an Kachelofeneinsätzen sowohl für den Ofenneubau als auch für den Austausch alter Geräte beinahe aller bekannten Kachelofeneinsatz-Fabrikate. Die Kachelofeneinsätze werden in Deutschland hergestellt, weisen die gewohnt langlebige Buderus-Qualität auf und befinden sich auf dem neuesten Standard hinsichtlich Brennverhalten und Energieeffizienz. Bei dem Kachelofeneinsatz HLG316 handelt sich um ein Produkt für den Betrieb in bestehenden sowie neu errichteten Warmluftkachelöfen mit Nachheizflächen oder Nachheizkästen, für Kachelöfen über 2 Geschosse und Hypokaustenanlagen. Die besonders großzügige Sichtscheibe in der stilvoll gestalteteten einteiligen Tür mit hochwertiger Doppelverglasung und Design-Türgriff gibt den Blick auf das faszininierende Flammenspiel im Inneren des Heizeinsatzes frei. Ausgerüstet mit einer Muldenfeuerung ist der Logaflame HLG316 für das Heizen mit Holzscheiten ausgestattet. Eine Entnahme der Asche ist nur alle 4-6 Wochen nötig.
Für eine individuelle Anpassung an Ihre baulichen Gegebenheiten ist der Logaflame HLG316 mit 3 verschiedenen Frontplattengrößen (bei Austausch in bestehenden Anlagen) sowie mit Blendrahmen (bei Ofenneubau) bei Kaminprofi24 erhältlich. Auch die Seite des Türanschlages des Kachelofeneinsatzes ist flexibel wählbar sowie eine spezielle Ausführung des Türgriffes für einen Einbau in Nischen. Ebenfalls wählbar sind 2 verschiedene Durchmesser des Rauchrohranschlusses sowie für die Ausführung mit 145 mm Rauchrohranschluss die Kuppel mit waagerechtem Rauchrohrabgang. Auf Anfrage ist der Kachelofeneinsatz auch mit exzentrischer Kuppel mit 145 mm Rauchrohranschluss erhältlich.



Merkmale



Nennwärmeleistung	10 kW
Wirkungsgrad	85 %

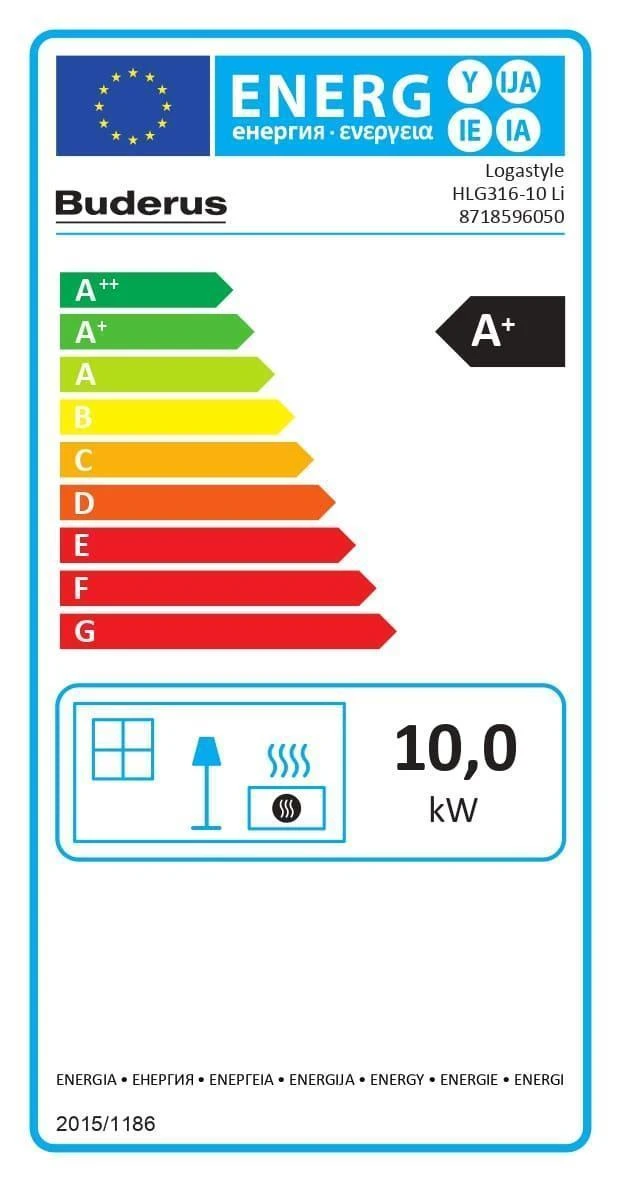

Energieeffizienzklasse	A+

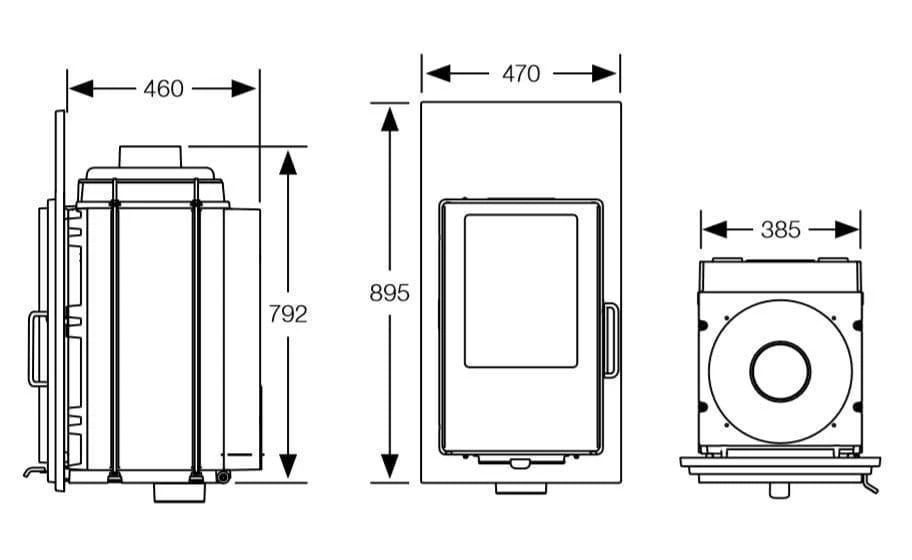

Abmessungen (HxBxT)	79,2 x 38,5 x 46,0 cm
Front (HxB)…

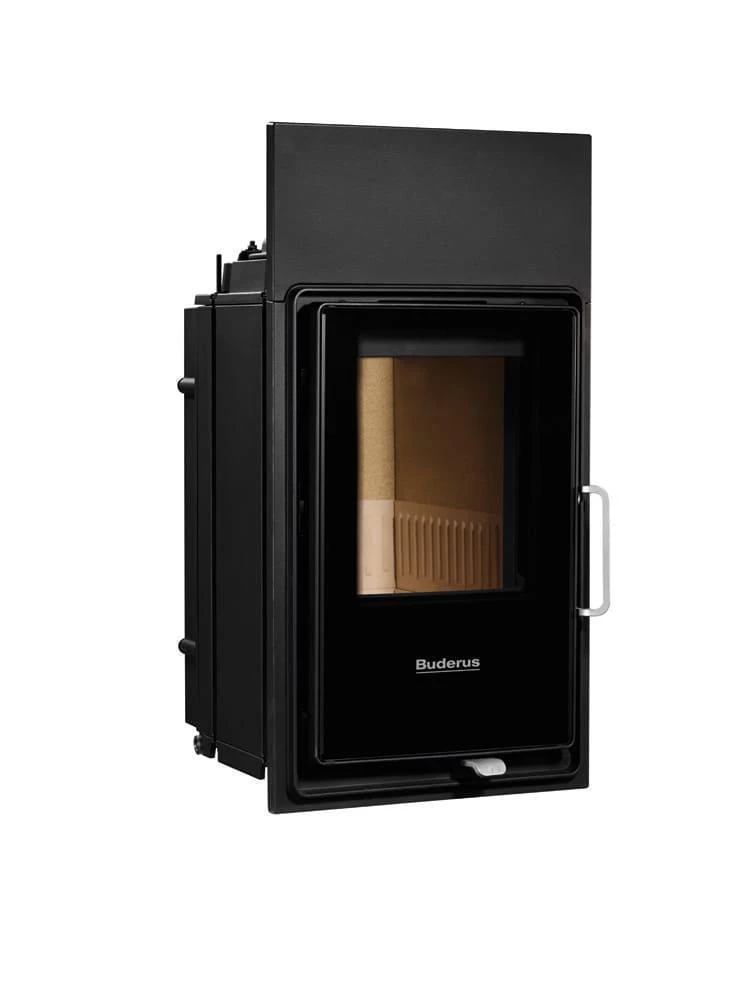

…bei Ausführung mit Frontplatte (bei Austausch in bestehenden Anlagen)	79,0 x 42,0 cm / 83,0 x 48,0 cm / 89,5 x 47 cm
…bei Ausführung mit Blendrahmen (bei Ofenneubau)	70,6 x 47,0 cm
Türanschlag	links / rechts
Gewicht	133 kg
Material	Gusseisen
Rauchrohranschluss (Ø)	145 / 180 mm
Frischluftstutzen (Ø)	120 mm
Brennstoffe	Holz (bis 33 cm Scheitlänge)



Highlights





für Mehrfachbelegung des Schornsteins geeignet	Ja
Geprüft nach	DIN EN 13229



Daten für den Schornsteinfeger nach DIN EN 13384



Abgasmassenstrom	10,8 g/s
Abgastemperatur am Abgasstutzen	479 °C
Erforderlicher Förderdruck	13 Pa
Verbrennungsluftbedarf	30 m³/h
Erforderlicher Umluftquerschnitt	1650 cm²
Erforderlicher Zuluftquerschnitt	2200 cm²
Erforderliche Dämmstoffdicke zur Decke	150 mm
Erforderliche Dämmstoffdicke zur Anbauwand	105 mm
Erfüllte Verordnungen	BImSchV Stufe 1 und 2



Hinweise



Direkter Anschluss an den Schornstein nicht zulässig. Anschluss nur in Verbindung mit Nachheizkasten oder Nachheizfläche möglich.



Weiterführende Informationen

Bedienungsanleitung

Leistungserklärung

Installationsanleitung



HINWEIS: Sperrgut mit Speditionsversand.



Technische Änderungen und Irrtümer vorbehalten
