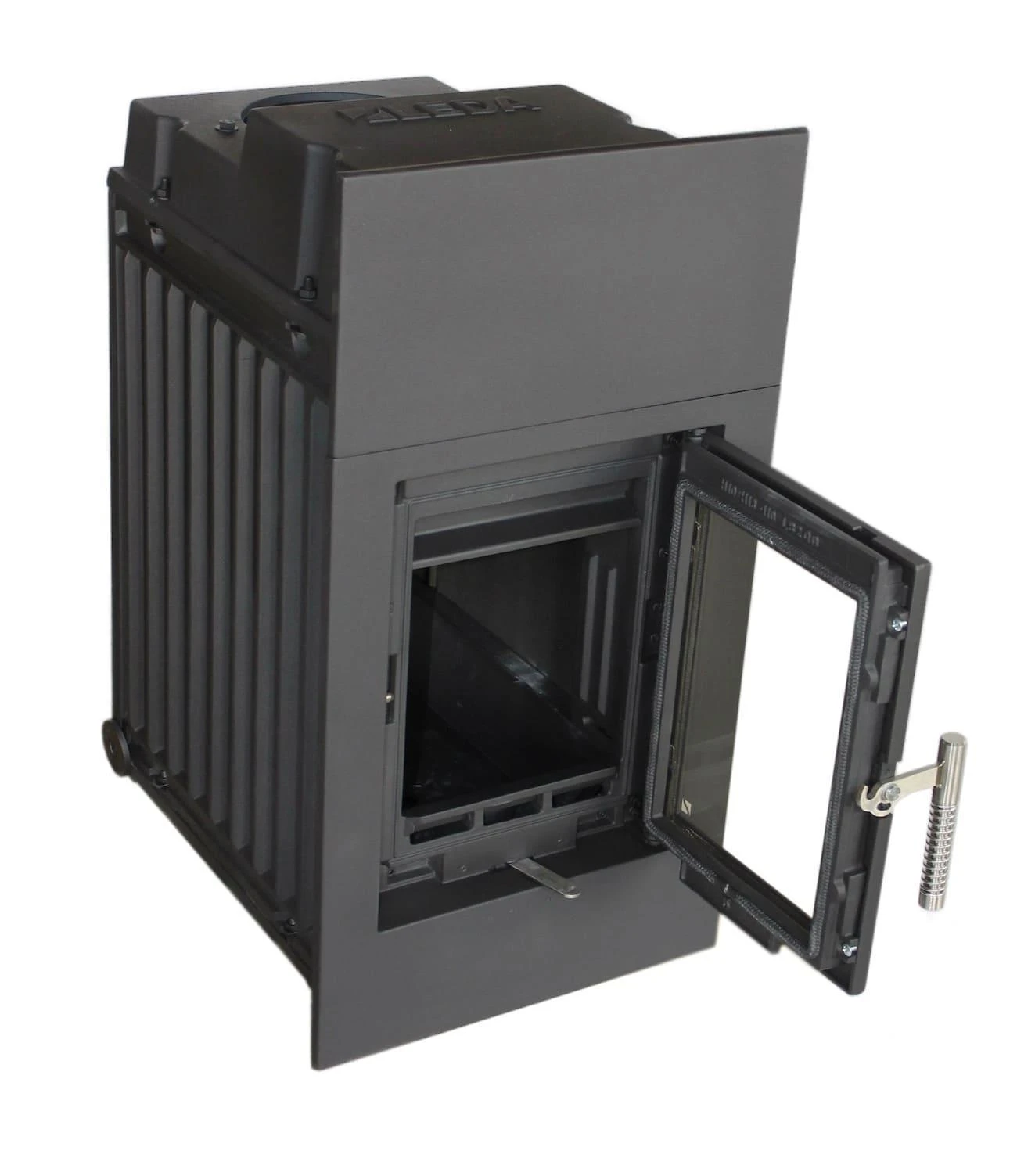

Kachelofeneinsatz LEDA Diamant H13

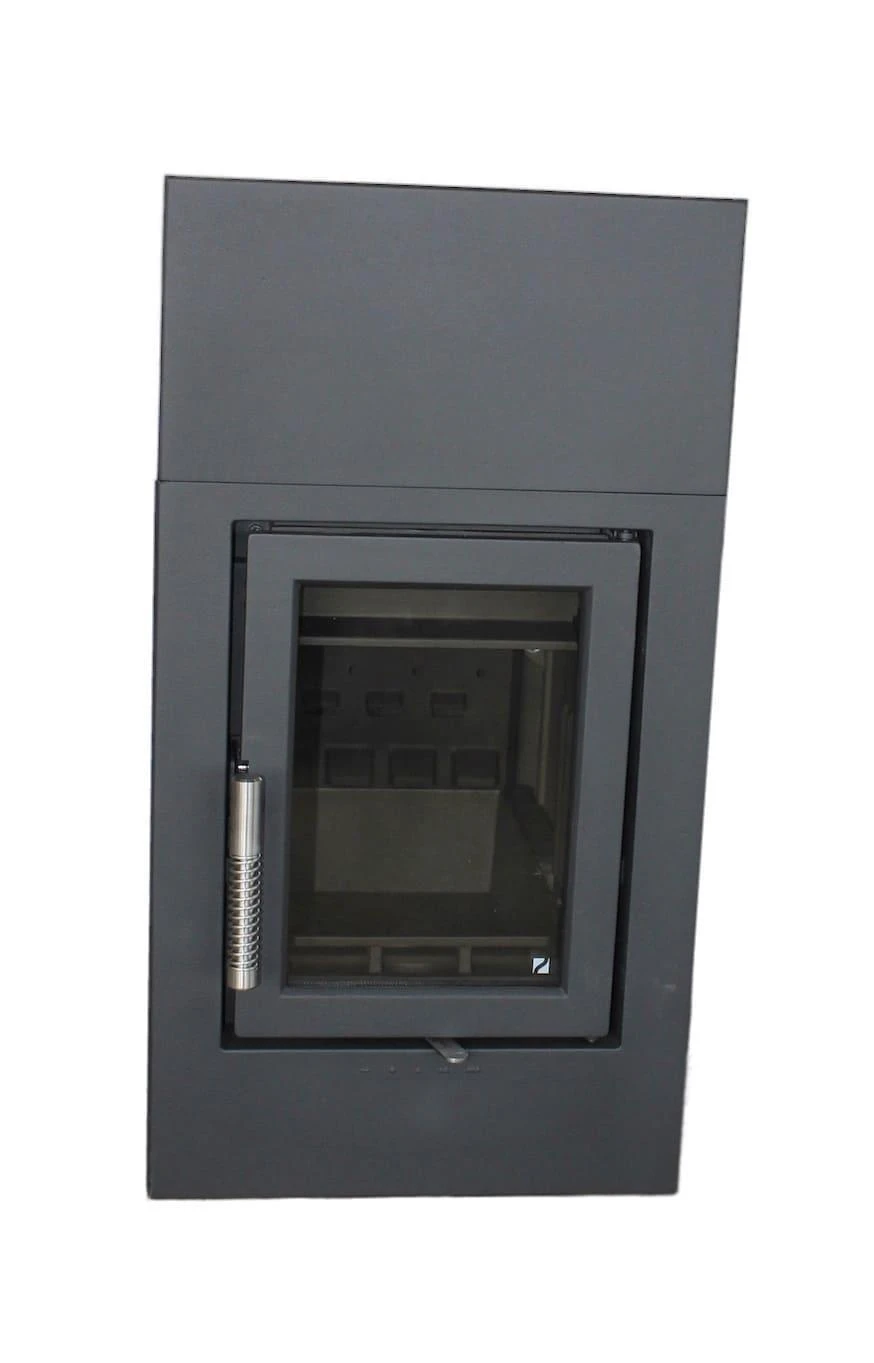

Der Kachelofeneinsatz Diamant H13 des deutschen Traditionsunternehmens LEDA überzeugt mit besten Eigenschaften hinsichtlich Qualität und Brennverhalten sowie Energieeffizienz. Es handelt sich um ein Produkt in Premium-Qualität geeignet für den Betrieb in bestehenden sowie neu errichteten Warmluftkachelöfen mit Nachheizflächen oder Nachheizkästen, für Kachelöfen über 2 Geschosse und Hypokaustenanlagen. Die besonders zurückhaltend und geradlinig designte Front mit klassisch-neutralen Linien macht den Diamant H13 zu einem Kachelofeneinsatz, dessen Optik mit jedem Wohnstil harmoniert. Die optional erhältlichen Anbauleisten für die Frontplatte ermöglichen eine Eignung für viele bestehende Kachelofenbauten und deren Heizeinsatzöffnung. Aufgrund der Abmessungen darf die Länge der Holzscheite bei diesem Kachelofeneinsatz bis zu 50 cm betragen. Das besondere Plus des Diamant H13 ist der Anschluss an die externe Frischluftzufuhr.
Der Kachelofeneinsatz Diamant H13 ist als Grundversion oder mit Anbauleiste für eine erweiterte Frontplattengröße bei Kaminprofi24 erhältlich.



Merkmale



Nennwärmeleistung	11 kW
Wirkungsgrad	≥ 80 %
Energieeffizienzklasse	A+
Abmessungen (HxBxT)	78,5 x 43,0 x 72,0 cm
Frontplatte (HxB)	83,5 x 48,0 cm / 89,5 x 48,0 cm
Türanschlag	wechselbar (werkseitig rechts)
Gewicht	258 kg
Material	Gusseisen
Rauchrohranschluss (Ø)	180 mm
Frischluftstutzen (Ø)	125 mm
Brennstoffe	Holz (bis 50 cm Scheitlänge)



Highlights





Feuerungswärmeleistung	33 kW
für Mehrfachbelegung des Schornsteins geeignet	Ja
Geprüft nach	DIN EN 13229



Daten für den Schornsteinfeger nach DIN EN 13384



Abgasmassenstrom (Holz-/Kohlefeuerung)	12,5 g/s
Abgastemperatur am Rauchrohrstutzen	620 °C
Erforderlicher Förderdruck	12 Pa
Verbrennungsluftbedarf	45 m³/h
Erforderlicher Umluftquerschnitt	1786 cm²
Erforderlicher Zuluftquerschnitt	1943 cm²
Erforderliche Dämmstoffdicke zur Decke	120 mm
Erforderliche Dämmstoffdicke zur Anbauwand	100 mm
Erfüllte Verordnungen	BImSchV Stufe 1 und 2; München, Schweiz



Hinweise



Direkter Anschluss an den Schornstein nicht zulässig. Anschluss nur in Verbindung mit Nachheizkasten oder Nachheizfläche möglich.



HINWEIS: Sperrgut mit Speditionsversand. Weitere Informationen hier.



Weiterführende Informationen

Bedienungsanleitung

Aufstellanleitung



HINWEIS: Sperrgut mit Speditionsversand.

Technische Änderungen und Irrtümer vorbehalten
