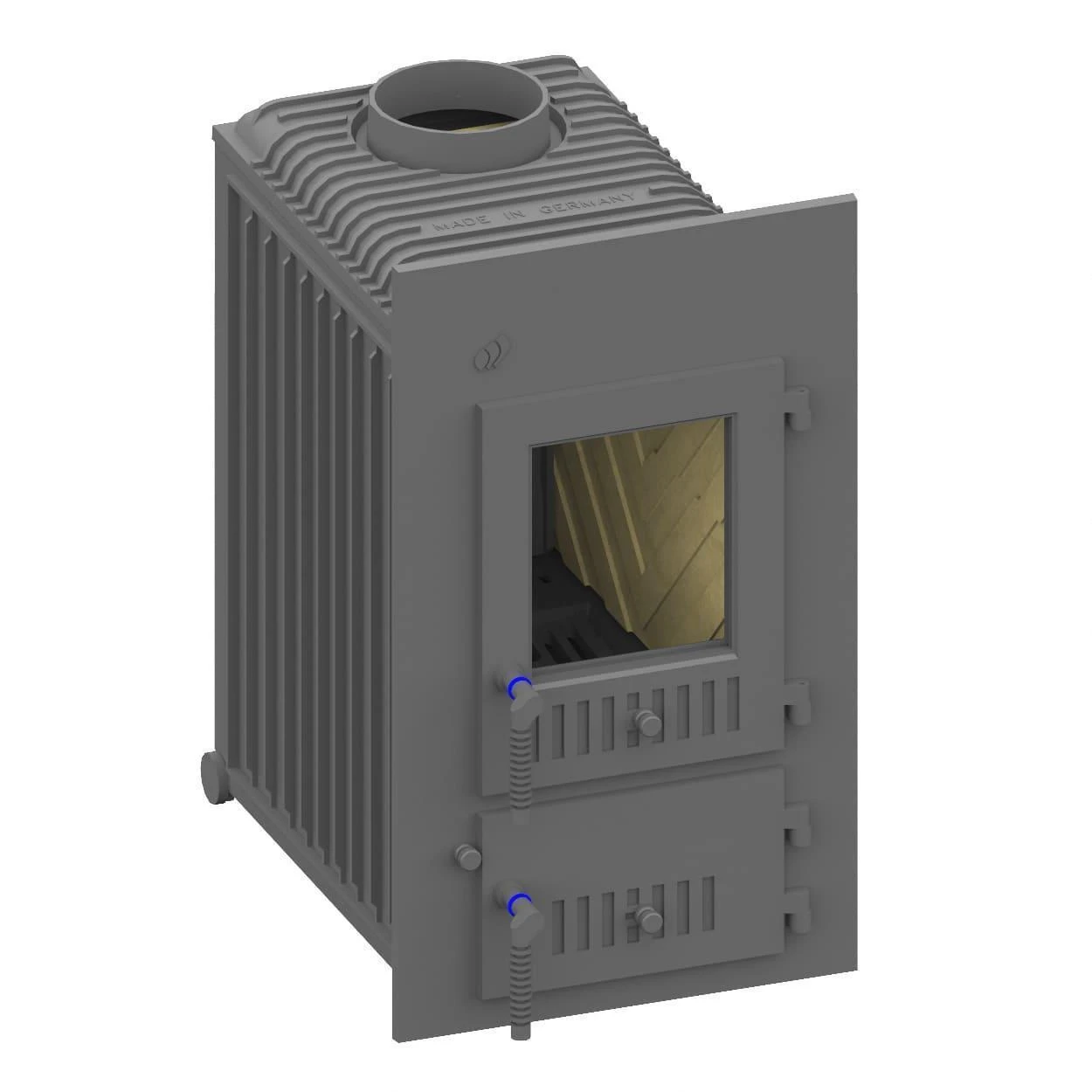

Kachelofeneinsatz Schmid SD 11 E

Bei dem Schmid Kachelofeneinsatz SD 11 E handelt es sich um einen Heizeinsatz, welcher sich gleichermaßen gut eignet für den Austausch alter Kachelofeneinsätze sowie den Einsatz beim Neubau von Warmluftkachelöfen mit Nachheizflächen oder Nachheizkästen, für Kachelöfen über 2 Geschosse und Hypokaustenanlagen. Die Marke Schmid steht dabei für beste Eigenschaften in Qualität, Brennverhalten und Energieeffizienz. Der SD 11 E ist durch seine spezielle Luftführung auch für schwierige Schornsteinverhältnisse ein idealer Heizeinsatz. Der SD 11 E kann wahlweise mit Holz sowie ganz flexibel im Mischbrand mit Holz und Kohle (geprüft nur für Deutschland) betrieben werden. Aufgrund der Abmessungen des Kachelofeneinsatzes darf die Länge der Holzscheite hierbei bis zu 50 cm betragen. Das besondere Plus des SD 11 E ist der Anschluss an die externe Frischluftzufuhr.
Der Kachelofeneinsatz SD 11 E ist wahlweise mit Türanschlag links oder rechts erhältlich.



Merkmale



Nennwärmeleistung	11 kW
Wirkungsgrad (Holz/Kohlefeuerung)	80,8 % / 84,8 %
Energieeffizienzklasse	A+
Abmessungen (HxBxT)	75 x 42 x 62 cm
Frontplatte (HxB)	82,5 x 48,0 cm
Türanschlag	links / rechts
Gewicht	235 kg
Material	Gusseisen
Rauchrohranschluss (Ø)	180 mm
Frischluftstutzen (Ø)	125 mm
Brennstoffe	Holz (bis 50 cm Scheitlänge), Braunkohlebriketts (geprüft nur für Deutschland)



Highlights





Feuerungswärmeleistung	15,6 kW
für Mehrfachbelegung des Schornsteins geeignet	Ja
Geprüft nach	DIN EN 13229



Daten für den Schornsteinfeger nach DIN EN 13384



Abgasmassenstrom (Holz/Kohlefeuerung)	12,3 g/s / 6,5 g/s
Abgastemperatur am Abgasstutzen	510 °C
Erforderlicher Förderdruck	12 Pa
Verbrennungsluftbedarf	33,7 m³/h
Erforderlicher Umluftquerschnitt	1980 cm²
Erforderlicher Zuluftquerschnitt	2380 m²
Erfüllte Verordnungen	BImSchV Stufe 1 und 2; Aachen, Düsseldorf, München, Schweiz



Hinweise



Direkter Anschluss an den Schornstein nicht zulässig. Anschluss nur in Verbindung mit Nachheizkasten oder Nachheizfläche möglich.



Weiterführende Informationen

Datenblatt

Betriebsanleitung

Leistungserklärung



HINWEIS: Sperrgut mit Speditionsversand.



Technische Änderungen und Irrtümer vorbehalten
